X
| 序号 | 相容剂方案 | 冲击强度(KJ/m2) | 拉伸强度(MPa) | 弯曲强度(MPa) | 弯曲模量(MPa) | 有效拉枝率(%) | 效果 |
| 1 | 不加相容剂 | 5.7 | 42.47 | 57.6 | 3025 | / | lbond-2系列可以有效提升玻纤增强可再生PP的冲击，拉伸和弯曲性能。 |
| 2 | 3% lbond-2001 | 11.9 | 55.4 | 70.21 | 3193 | 0.8-1.2 | |
| 3 | 3% lbond-2002 | 13.26 | 56.63 | 75.61 | 3374.8 | 1.2-1.5 |
高效新型酸酐接枝SEBS相容剂
高效新型酸酐接枝SEBS相容剂
牌号：
Ibond-3001 —→ 接枝率1.2%-1.5% ，高接枝率
Ibond-3002 —→ 接枝率1.8%-2.5% ，超高接枝率
优点：采用新型酸酐接枝SEBS ，接枝率超高 ，低气味 ，相容效果和增韧效果佳；
应用场合：适用于尼龙材料增韧、玻纤增强尼龙材料、尼龙复合材增韧增容、玻纤 增强聚丙烯材料增韧增容等、聚酯材料增韧增容。可以有效提升相关材料的界面相 容性和韧性。
建议添加量： 3%-10% ，可替代传统POE-g-MAH和SEBS-g-MAH ，也可以与SEBS进行复配使用

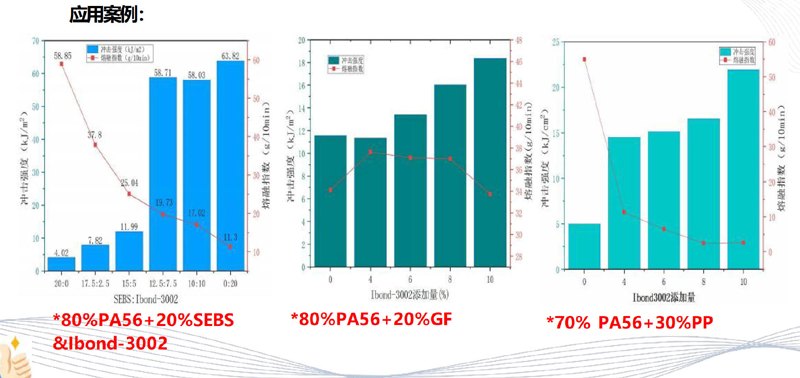

高效新型酸酐接枝SEBS相容剂
高效新型环氧接枝SEBS相容剂
牌号：
Ibond-1001 —→ 接枝率1.0%-1.3%， 中等接枝率
Ibond-1002 —→ 接枝率1.3%-1.6% ，高接枝率
优点：采用新型新型环氧接枝SEBS ，环氧值高 ，低气味 ，低VOC ，相容效果佳；
应用场合：适用于聚酯复合材料和尼龙复合材料增韧增容体系 ，如PLA/PC复合、PET材料、 PBT材料和PC/ABS材料等；
建议添加量： 5%-10% ，可替代传统SEBS-g-GMA和POE-g-GMA ，添加量为传统相容剂的60%-80%。
高效新型环氧接枝SEBS相容剂
| 序号 | 相容剂方案 | 冲击强度(KJ/m2) | 拉伸强度(MPa) | 断裂伸长率 |
热变形温度(0.45MPa ℃) | 纯化后接枝率(%) | 新型环氧接枝 SEBS加 入 后 ，可 以 有 效 提 升 聚 酯 复 合 材 料 的 抗 冲 击 性 能 和断裂伸长率 ，并 且 保 持 原 有 的 拉 伸 性 能 和热变形温度 |
| 1 | 不加相容剂 | 9.3 | 52.4 | 53.14 | 108 | / | |
| 2 | 5% lbond-1001 | 21 | 58.7 | 97.98 | 101 | 1.0-1.3 | |
| 3 | 5% lbond-1002 | 61.47 | 57.13 | 126.31 | 97 | 1.3-16 |
